Точечная сварка в чертежах


Суть процесса

Точечная сварка относится к популярному виду соединения металлических изделий контактным способом. Металлические изделия сваривают друг с другом не по сплошной линии, а в нескольких точках. Такой метод отличается относительной простотой исполнения и высокой производительностью, чем объясняется широкая сфера его применения. В частности этот метод используется, когда предстоит сварка аккумуляторов своими руками.

Суть работы точечной сваркой отличается крайней простотой. Она состоит в том, что свариваемые детали плотно прижимаются друг к другу, а затем на них подается электрический импульс большой мощности. После того, как разогрев деталей достигнет требуемой температуры, в точке соприкосновения произойдет образование ядра, состоящего из расплавленного металла.

Усиленное сжатие деталей приводит к началу взаимного проникновения молекул прижатых друг к другу металлов. После отключения тока в месте сварки начинает происходить медленное снижение температуры, а металл будет кристаллизоваться. Место сваривания получается настолько прочным, что при попытке разъединить полученное соединение треснет только металл, находящийся вблизи точечного места сварки.

Несложный принцип такого вида сварки включает в себя плотный прижим соединяемых деталей и происходящее вслед за этим генерирование импульса достаточной силы.

К преимуществам точечной сварки относится:

  1. Прочность соединения.
  2. Экологичность процесса.
  3. Технологичность.
  4. Быстрота.
  5. Невысокие значения тока и напряжения.
  6. Незначительность деформации.
  7. Простота выполнения.
  8. Удобство работы с аппаратом.
  9. Экономичность.

Осуществление этого процесса не потребует приобретения таких видов расходняков, как электроды, баллоны с газом, проволока и флюс.

Схема точечной сварки для аккумуляторов своими руками:

Осуществление соединения таким методом включает в себя три простых этапа выполнения:

  1. Сжатие деталей, вызывающее небольшую деформацию деталей в этой области.
  2. Подача тока в зону, где расположен контакт, вызывающую расплавление металла и образование ядра.
  3. Выключение тока. Остывание металла и его кристаллизация.

Во время воздействия тока ядро расширяется до достижения максимальных размеров. Вокруг жидкого ядра образуется пояс, имеющий плотную структуру. После выключения тока необходимо на некоторое время оставлять прижим деталей до снятия напряжения в месте сварки. Благодаря произошедшей ранее деформации металлов отсутствует разбрызгивание, точечный шов получается аккуратным и не требует последующей зачистки.

Точечная сварка аккумуляторов своими руками приводит к весьма существенному сокращению суммы денег, необходимой для приобретения дорогого оборудования. К одним из основных требований относится предварительная подготовка. В нее входит очищение поверхности от имеющихся загрязнений. Иначе при сварке снизится мощность, что приведет к износу применяемого аппарата.

Если после окончания сварки все же появятся наплывы вследствие выплесков металла, то их необходимо аккуратно зачистить. Выплески снижают надежность соединения. Также возможно появление такого дефекта, как прожог. Это может произойти при чересчур большой силе тока, большого времени действия импульса или чрезмерной силе сжатия деталей. В этом случае необходимо снижение силы тока и величины прижима.

Когда импульс будет слабым, то это может привести к непровару. Этот дефект также может возникнуть, если сила сжатия будет недостаточно сильной, или произойдет ослабление сжатия клещей уже во время процесса. Непровар может появиться при слишком близком расположении сварных точек.

Покупать или сделать своими руками?

Несмотря на распространенность технологии, стоимость профессионального оборудования довольно высока. Поэтому среди домашних мастеров ходят схемы самостоятельного изготовления устройства для точечной сварки из простейшего трансформатора и механических клещей. Сделать своими руками можно как мощный аппарат для соединения 4-5 мм металла, так и ювелирный прибор, способный помочь радиомеханику. Ручная работа в гараже не требует дорогого оборудования.


Самодельный аппарат точечной сварки

Такой аппарат вполне способен варить неответственные стыки. Если же от прочности сварки зависит жизнь человека (например, кузовной ремонт), лучше приобрести заводское устройство машинной точечной сварки с пневматическим приводом клещей и настраиваемым контроллером или применить другие виды сварки.

Качество изготовления заводских аппаратов выше, они рассчитаны под конкретные задачи, прочность соединений выше, присутствует техника безопасности. Эти аппараты позволяют варить много, и настроены на работу на производствах.

Устройство аккумулятора

Под этим термином понимается устройство, способное вначале накапливать (аккумулировать) энергию, а затем ее расходовать для обеспечения различных видов работ. Такие циклы заряда и разряда могут совершаться по многу раз.

У распространенных в быту аккумуляторах между пластинами вырабатывается напряжение не более двух вольт. Для многих приборов это является недостаточным, поэтому осуществляется последовательное соединение однотипных видов аккумуляторов. Устанавливаться потом они могут в одном корпусе. Собранное из таких элементов сооружение уже будет батареей, сокращенное название которой носит аббревиатуру «АКБ».

Каждая из составных частей, называемых банками, содержит два блока с положительными и отрицательными пластинами. Пластины с прилагаемыми к ним решетками отделены друг от друга разделительной пластиной, которую называют сепаратор. Устройство помещено в прочный корпус, плотно закрытый крышкой.

Сфера использования аккумуляторных батарей в быту начинается с автомобилей и заканчивается игрушками. Поэтому контактная сварка аккумуляторов своими руками приводит к простому решению многих назревших проблем. Также увлеченные умельцы могут сами изготовить аппарат для контактной сварки аккумуляторов. Самодельная точечная сварка для аккумуляторов по своему результату может быть не хуже профессиональной.

Процесс сборки аппарата

Сборка сварочного аппарата требует четкой последовательности выполнения действие. Процесс включает в себя несколько этапов.

В первую очередь, нужно уложить источник сварочного тока в металлический корпус. Электрическое плато собирается на текстолите. Затем его нужно поместить внутрь корпуса источника и вертикально зафиксировать в нем. После чего, готовый выходной трансформатор устанавливается на основание корпуса и фиксируется на нем. Далее, посредством болтов сверху к шине вторичной обмотки прикрепляется сварочный кабель. Другой его конец находится в непосредственном контакте с электродом в контактном пистолете. К контактной колодке, которая расположена на электрическом плато, подсоединяется входной кабель от электрической сети.


готовый аппарат

Для того, чтобы сконструировать аппарат для контактной сварки своими руками, необходимо иметь в наличии все необходимые инструменты, среди которых: болгарка; электродрель; ножовка по металлу; метчик; напильник; зубило; молоток; отвертка; тиски; штангенциркуль; плоскогубцы; нож; ножницы; плашка.

Не забывайте, что контактная сварка, как и любой другой вид соединения деталей предполагает наличие некоторого опыта. Это важно, т.к. качество и надежность сварочного шва зависит от умений сварщика. Обязательным условием является соблюдение правил техники безопасности. Выполнять сварочные работы нужно только в специальном защитном костюме, в перчатках и с защитной маской на лице, поскольку велика опасность попадания раскаленного металла на оголенные участки тела.

Подводя итог, отметим, что контактная сварка своими руками – процесс непростой. Но если соблюдать технологию выполнения работы и подойди к ней со всей ответственностью и серьезностью, то результат не заставит себя ждать. Контактная сварка характеризуется широкой сферой применения. Ее можно использовать для соединения деталей металлических изделий, составляющих элементов автомобиля, кузовных деталей, а также для ремонта всевозможных устройств.
[Всего: 0 Средний: 0/5]

Когда требуется сварка

В источнике автономного питания в виде аккумулятора иногда появляется необходимость замены одного или сразу нескольких неисправных элементов. В процессе работы аккумулятор может попадать в невыгодные для себя условия. Например, при редких и непродолжительных поездках АКБ может разряжаться, а при тяжелых работах испытывать повышенные нагрузки, что приводит к разбалансировке. Частое заряжение может вызвать выкипание электролита. Нежелательное действие окажет неисправность генератора или стартера.

Такой метод, как пайка, является недопустимым, поскольку нельзя перегревать встроенный в схему контроллер. Поэтому находит применение точечная сварка аккумуляторных батарей. При замене вышедшего из строя аккумулятора новый элемент должен соответствовать по такой характеристике, как вольт-амперная.

Контактная сварка аккумуляторов всего в нескольких точках обеспечивает нагрев металла, но на весьма ограниченном пространстве, исключая термическое воздействие на остальные области.

Изготовление устройства

Аппарат для сварки точечным способом, имеющий небольшие габариты, называют споттером. Сварочный аппарат для точечной сварки аккумуляторов можно с легкостью изготовить самим. Аппарат для точечной сварки аккумуляторов разделяется на механическую составляющую и электрическую. Механическая содержит электроды, проводящие ток, и элементы, необходимые для сжатия деталей. В электрической части главной составляющей является трансформатор.

Аппарат для точечной сварки для аккумуляторов может иметь в своем составе старый трансформатор. Распространено использование трансформатора, входящего ранее в конструкцию микроволновой печки, если она вышла из строя и не подлежит ремонту. Также можно использовать трансформатор неработающего телевизора.

Извлекать старый трансформатор необходимо осторожно, чтобы не повредить изоляцию. Вторичную обмотку следует полностью удалить. Можно вначале спилить верхнюю часть, а потом достать или выбить оставшуюся с помощью какого-нибудь инструмента, например, зубила. После этого следует очистить место произведенной работы.

Затем следует освобождение паза, в котором будет намотана новая обмотка. Ее нетрудно изготовить из сварочного кабеля, имеющего большую толщину. Хороший показатель дадут даже четыре витка приготовленной таким образом обмотки. Особенно длинным кабель делает не стоит, поскольку это снизит надежность такого устройства, каким является аппарат для сварки аккумуляторов.

Обновленный трансформатор следует закрепить на основании саморезами. Друг напротив друга устанавливаются электроды, которые будут спаяны вместе. Спаянные электроды соединяются с проводами. К одним из важных обстоятельств можно отнести место положения выключателя. Его располагают так, чтобы он находился невдалеке от клещей на корпусе с его левой стороны.

В том случае, если аппарат для точечной сварки аккумуляторов своими руками включает в составе автомобильный аккумулятор, то такая переделка трансформатора не понадобится. В качестве источника тока будет использоваться заряженный машинный аккумулятор. Он должен иметь значительную мощность, чтобы исключить расправление при нагреве металла.

Оба электрода в изоляционном покрытии по всей своей длине фиксируются в колодке. Чтобы выдержать расстояние между ними закрепляют соединитель. Провода, идущие от АКБ, фиксируют в клеммнике. Аппарат точечной сварки аккумуляторов удобно подключать с помощью ножной педали. Подойдет педаль от швейной машины, но желательно приобрести новую.

Для подключения ножной педали должен иметься специальный разъем. Важной частью является подготовка электродов. В их роли могут выступать стержни паяльников, заточенные на конус. Также можно использовать обычный провод из меди диаметром 2-5 миллиметра.

Электроды к деталям должны прижиматься с помощью прижимного устройства. Прижимное устройство должно иметь возможность регулировки. Это расширяет поле деятельности, используя его для сваривания деталей разной толщины.

Аппарат для сварки аккумуляторов своими руками, конечно, не может сравниться с заводским исполнением, но проверка его работы после сборки приблизит его к этим характеристикам. Для тестирования следует выбрать какую-нибудь ненужную деталь. Контрольная контактная сварка для аккумуляторов должна быть вначале осуществлена на маленькой мощности. При нормальном результате следующую проверку уже можно проводить на максимальной мощности.

Правильно подобранный режим обеспечит отсутствие следов сварки. В то же время крепко соединенные детали должны успешно сопротивляться разрыву.

Сварочный аппарат из микроволновки


Привет, всем. Ни одна работа с металлом, не обходится без сварочных работ. Сварка режет и соединяет металлические конструкции. Но стоит хороший сварочный аппарат немалых денег. А покупать дешёвые не имеет смысла, ибо варит такими аппаратами та ещё мука. Но сварочный аппарат можно легко изготовить своими руками. В интернете много статей, на эту тему. Ну почти все эти самодельные аппараты получаются очень слабыми. Либо мощными, но громадными, тяжелыми и неудобными. Но нашёлся один вариант изготовление сварочного аппарата, изготовил его автор канала kreosan. Отличается он от других, компактностью и мощностью. Сегодня я покажу и расскажу вам весь процесс изготовления этого аппарата. Если чего не понятно, то внизу статьи есть видео где все подробно показано. Давайте начнём, для изготовления понадобится: 1. Два трансформатора от микроволновки 2. Кабель или провод большого сечения 3. Держатель для электродов 4. Эпоксидный клей 5. Болгарка, молоток ит п инструменты
Шаг 1. Изготовление

Этот аппарат очень легко изготовить, так что опишу все одним шагом. Для того чтобы аппарат получился мощным и трансформаторы нужны мощные от 1200Вт. Для хорошей электросварки нужна мощность в пределах 4000вт. Так если удалить токовые шунты, то мощность двух трансформаторов будет в пределах 3900вт, этого будет вполне достаточно. От двух трансформаторов удаляется вторичная обмотка и выбиваются токовые шунты. Дальше на место вторичной обмотки накручивается кабель. Делается 54 витка и два отвода на 40 и 47 витке, чтобы можно было менять напряжение. Потом трансформаторы склеиваются, как показано на фото или видео. С кабелем соединяется, держатель для электродов и масса.

Шаг 2. Тестирование

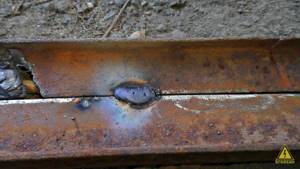

Всё, сварочный аппарат готов, теперь можно испытывать. Тестирование этой самоделки, можете наблюдать на видео. На проводе или кабеле не должно быть изоляции, ибо трансформатор нагревается или должна быть какая-то специальная термостойкая изоляция. Есть сомнения и насчёт эпоксидного клея. А так сварка получилась мощной, если судить по видео.

Я не разбираюсь в электронике. Если есть опасения насчёт сборки и эксплуатации этой самоделки или улучшения, то поделитесь ими в комментариях. На этом можно и закончить, спасибо за просмотр. Если статья годная, то ставим лайк.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Сварка аккумуляторов

Сварка батареек, находящихся в бытовых и компьютерных технических приборах, предполагает их извлечение, ремонт и установку на прежнее место исправленного варианта. При этом необходимо восстановить все надежные контакты.

Точечная сварка для батареек потребует использование для этой цели аппарата, который будет гораздо экономичнее изготовить самостоятельно. Многие составляющие будущего прибора умельцы могут найти в своем хозяйстве. Так, например, в качестве корпуса можно использовать корпус устаревшего системного блока компьютера или уже переставшего работать старого зарядного устройства. Провода наверняка найдутся у запасливых любителей все делать собственными руками.

Для запуска устройства допустимо использовать выключатель от электродрели. Необходимо позаботиться о наличии крепежных деталей в виде винтов, гаек, саморезов. Некоторые составные части придется все же прикупить, но следует постараться сделать это подешевле, например, воспользовавшись интернет-магазинами.

Простейший вариант, которым может быть осуществлена контактная точечная сварка для аккумуляторов своими руками, — соединение при использовании непосредственно самой батареи. Для этого будет нужно следующее:

  • аккумулятор от автомобиля или какого-нибудь бытового прибора;
  • одножильный провод из меди;
  • реле на пятьсот-тысячу Ампер;
  • переключатель;
  • переменный резистор;
  • конденсатор;
  • многожильный провод из меди.

Из одного провода следует сделать два электрода. Концы их необходимо зачистить и зафиксировать между собой с помощью изоленты, предварительно выровняв по длине. Торцы импровизированных электродов должны находиться в параллельных плоскостях на расстоянии пары миллиметров.

К противоположным концам провода подсоединяют кабели, предназначенные для зарядки, используя специальные зажимы. Предварительно зарядный кабель следует присоединить к клеммам аккумулятора. Полярность в этом случае роли не играет.

Точечная сварка для аккумуляторов начинается с того, что после установки никелевой пластины на аккумулятор, к ней прижимаются металлические стержни, выполняющие роль электродов , находящиеся под напряжением и подается ток. Металл расплавляется в точке соприкосновения с поверхностью аккумулятора.

Когда контактная сварка для аккумуляторов своими руками происходит в условиях домашнего производства, то можно использовать другие дополнительные элементы. Многожильный провод подсоединяется к аккумулятору с помощью особых зажимов. Другие его концы соединяются к реле и жалу от паяльника, выполняющему роль электрода. К другому электроду должен быть подсоединен оставшийся контакт реле.

При соблюдении подобной схемы в случае замыкания контактов реле в аккумуляторе возникнет напряжение. Чтобы управлять реле, будет нужен конденсатор, обладающий значительной емкостью. Кроме этого понадобятся резистор и переключатель, соединенные между собой последовательным способом.

Контактная сварка для АКБ своими руками предусматривает, что вывод конденсатора должен быть подсоединен к батарее аккумуляторов, а к резистору подключается вывод переключателя. Сварка для аккумуляторов своими руками начинается с того, что на торец аккумулятора помещают кусок ленты или пластинку из никеля, а сверху с силой прижимают ее электродами. После этого уже можно приводить в действие переключатель. На электродах появится напряжение вследствие того, что контакты на реле замкнутся.

Поскольку электроды замкнуты через наложенную пластинку, через эту пластину начнет проходить ток короткого замыкания. Это мгновенно вызывает расплавление той части металла, которая расположена между электродами.

Точечная сварка батареек своими руками производится с помощью трансформатора и это является обязательным условием. Большая мощность трансформатору не понадобится. Вполне достаточно 300-500 Ватт для того, чтобы было можно перемотать обмотку.

Для изготовления устройства, с помощью которого можно будет осуществлять точечную сварку, необходимо произвести такого рода действия:

  • разрезать оргстекло для корпуса на части согласно предварительно составленному чертежу, и проделать в них необходимые отверстия;
  • смонтировать из этих деталей корпус для будущего устройства;
  • демонтировать вторичную обмотку в трансформаторе;
  • намотать необходимое количество витков на первичную обмотку;
  • зачистить свободные концы кабеля и припаять к ним наконечники;
  • к первичной обмотке подсоединить жилы сетевого провода;
  • на сетевом шнуре закрепить вилку для подключения в сеть;
  • закрепить трансформатор в корпусе с помощью винтов;
  • на боковой стороне корпуса установить микровыключатель и резистор;
  • в необходимых местах просверлить монтажные отверстия.

Важным является расположение выключателя. Он должен быть располагать слева в непосредственной близости от клещей. Чтобы создать более совершенную модель, обладающую лучшими характеристиками, следует использовать конденсаторы и тиристор. Благодаря этому ток будет подаваться более импульсивно, а необходимые временные интервалы будут сохранены.

Перед тем, как начать использовать кабели, следует произвести их внешний осмотр. Они должны быть чистыми. К сварке можно приступать только после того, как будут осмотрены и проверены все составляющие устройства. Для удобства собранное устройство необходимо расположить на столе или верстаке.

Техника безопасности при точечной сварке

Главное при использовании аппаратов точечной сварки — соблюдение правил электробезопасности. При эксплуатации техники не должно быть оголенных контактов, нарушений изоляции кабелей. Все контакты при подключении аппарата к сети должны соответствовать номинальным параметрам, обязательно применение дифавтоматов и заземления.

При удерживании металлов используйте диэлектрические перчатки, рукоять клещей должна быть надежно заизолирована.

Средства защиты

Стандартный набор сварщика вполне подойдет для работы с точечной сваркой. Плотная роба, хлопчатобумажные или спилковые перчатки, прозрачный щиток или очки, респиратор или вытяжка — вот весь набор средств защиты.

Меры безопасности

Всегда проверяйте оборудование перед началом работ! Детали корпуса должны быть надежно заземлены, ручки и держаки — заизолированы.

Обслуживание и перенастройка аппарата производится в выключенном состоянии.

Педаль или кнопка управления должна находиться в удобном месте.

Сварщик должен прочно держать заготовку или инструмент, твердо и устойчиво стоять.

Сварка литиевых аккумуляторов

Особенность широко распространенных в технических устройствах литиевых аккумуляторов заключается в том, что они очень чувствительны к перегреву. Особенно боится этого плюсовой вывод. Сварка литиевых аккумуляторов может быть успешно произведена путем приваривания к ним никелевых пластин.

Чтобы была осуществлена сварка литиевых аккумуляторов в домашних условиях, необходимо соорудить для этого достаточно простое устройство. Оно состоит из трансформатора и системы его управлением. Управление не должно заключаться в простом нажатии кнопки, поскольку реакция человека не позволяет делать это достаточно быстро. При замедлении возникнет прожог, как пластины, так и самой контактной площадки аккумулятора.

На устройстве должен иметься регулятор с возможностью выставления на нем времени в миллисекундах. Он должен иметь градуировку, в которой каждый интервал соответствует десяти миллисекундам. Пределом является установка 120 миллисекунд. Наиболее оптимально выставление времени в 30 или 40 миллисекунд. Все зависит от толщины пластины и качества контакта между пластиной и элементом.

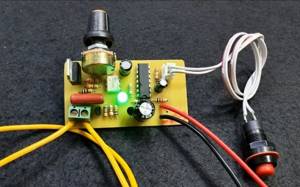

Встроенный контролер управляет симистром, который необходим для включения и выключения подачи тока. С другой стороны расположен блок питания контроллера и фильтр. Точечная сварка своими руками для литиевых аккумуляторов начинается с включения устройства в розетку. Под электроды подставляется пластинка, установленная на аккумуляторе. После нажатия на кнопку мгновенно происходит прихватывание. Попытка оторвать ее не получится. Для уверенности следует поставить еще пару точек.

Сварка li ion аккумуляторов может осуществляться различными способами. Для сборки в единый блок такого рода аккумуляторов подходящим вариантом является мини контактная сварка для сварки li ion аккумуляторов.

Подготовка трансформатора

Трансформатор — ключевой элемент контактной сварки. Он поднимает входное напряжение до нужного уровня. Подходящим для этого коэффициентом трансформации и мощностью 700-800 Вт обладает устройство из большой микроволновки. Изготовленная из него сварка выдаёт 4 кВт напряжения и может соединить металлический лист толщиной до 5 мм.

Если такая печь у вас есть, то приступайте к аккуратному изъятию детали. Процедура пошагово:

  1. Не используйте молоток и прочий тяжёлый инструмент. Открутите основу корпуса микроволновки, демонтируйте все крепления и осторожно извлеките трансформатор из разъёма.
  2. Вторичная обмотка устройства выполнена из более тонкого провода и витков на ней сравнительно больше. Вам она не нужна. Удалите витки с помощью небольшого молотка и зубила, не повредив первичной обмотки. Также демонтируйте шунты для ограничения силы тока, если таковые будут.
  3. Удалите магнитопровод. Если он выполнен с помощью сварки, то для снятия вторичной обмотки с него примените ножовку по металлу или стамеску. Иногда её буквально приходится выковыривать или высверливать. Это тоже очень тонкая операция, поскольку опасна разрушением магнитопровода.
  4. Теперь приступайте к наматыванию новой вторичной обмотки. Используйте провод сечением от 10 мм. Он не обязательно должен быть новым и цельным.
  5. На сердечник необходимо намотать 2-3 витка (для получения 2 В на выходе), как на фото. Лишняя длина вызовет ненужный рост сопротивления.

Разобраться в деталях вам поможет видео. Из точечной сварки можно выжать ток большей силы. Для этого потребуется установить второй аналогичный трансформатор, объединив с первым в цепь. В этой процедуре особенно важно корректно соединить выводы разных обмоток двух трансформаторов (используйте вольтметр), иначе получите короткое замыкание. После сборки основы точечной сварки измерьте силу тока, которую она производит. Помните, больше 2000 А в домашних условиях генерировать нельзя из-за проводки.

Аккумуляторы 18650 и их сварка

Аккумулятор типа 18650 можно справедливо назвать универсальным, применяемым в большинстве бытовых приборов. Он принадлежит к литий-ионному виду. В связи с их популярностью большое значение имеет такой вид работ, как точечная сварка для аккумуляторов 18650 своими руками. Технические параметры заложены в самом названии такого вида аккумуляторов: первые две цифры «18» означают диаметр батарейки, а следующие «65» — ее длину. Габариты указаны в миллиметрах. Последняя цифра свидетельствует о цилиндрической форме аккумулятора.

В зависимости от химических показателей различается несколько видов аккумуляторов 186560, но их всех можно отнести к литий-ионным. Наибольшую емкость имеют литий-кобальтовые аккумуляторы. Литий-кобальтовые аккумуляторы нельзя применять в тех приборах, которые во время эксплуатации начнут оказывать на них сильную нагрузку. Иначе они за короткое время выйдут из строя, и для ремонта понадобится точечная сварка для аккумуляторов 18650.

Лучшими аккумуляторами такого типа считаются литий-марганцевые. Они отличаются стабильностью при эксплуатации и долгим сроком службы, поэтому весьма востребованы среди пользователей. К наиболее безопасным видам относятся литий-железо-фосфатные.

Их относительная безопасность объясняется тем, что входящий в состав железо-фосфатный катод нетоксичен и устойчив к воздействию высоких температур. Однако, при сильных повреждениях корпуса они могут взорваться или воспламениться и тогда понадобится сварка аккумуляторов 18650, которая исправит эту ситуацию.

Аппарат для сварки аккумуляторов 18650 не является слишком сложным и вполне может быть изготовлен самостоятельно в домашних условиях. Для того, чтобы аккумуляторы реже выходили из строя, необходима их правильная зарядка, которую надо осуществлять согласно имеющейся технологии. Для этого следует воспользоваться специальным зарядным устройством. Оно может быть независимым или работать только при подключении в электросеть.

Для зарядки аккумулятора понадобится порядка трех часов. На скорость зарядки влияет сила тока. Ее оптимальное значение 0,5-1 Ампер. После окончания зарядки произойдет самостоятельное отключение батарейки от зарядного устройства, что гарантирует отсутствие перегрева аккумулятора и его порчи.

Сварка аккумуляторов 18650 своими руками предполагает прохождение таких этапов:

  1. Батарею установить на ровную поверхность.
  2. На поверхности аккумуляторов положить небольшую пластинку, предназначенную для того, чтобы соединить несколько емкостей в одно целое.
  3. После подачи тока на электроды пластина будет приварена к батарее.

Точечная сварка своими руками 18650 должна осуществляться медными электродами, соединенными параллельно. Такая самодельная точечная сварка для аккумуляторов 18650 является отличной заменой обычной пайке, при которой происходит перегревание элементов. Мгновенный импульсный разряд соединит детали крепко, но без их перегрева. Указанным способом представляется возможным наладить работу, как строительных инструментов типа шуруповерта, так и компьютерной техники.

Схема точечной сварки для аккумуляторов:

Аппарат для сварки аккумуляторов 18650 несложно собрать самостоятельно. После его сборки перед тем, как начать работать, следует провести испытание на работоспособность. Делается это в следующей последовательности:

  1. На горизонтальной поверхности установить несколько штук отработанных аккумуляторов. В дальнейшем потребуется соединить их в один блок. Для фиксации можно обмотать их скотчем.
  2. Поместить соединительную пластину на верхние поверхности аккумуляторов. Пластина должна располагаться равномерно и симметрично.
  3. Прижать к сооружению электроды.
  4. Включить ток и убедиться в том, сварка происходит должным образом.
  5. Сделать несколько соединительных точек.
  6. Отключить ток.
  7. Убедиться в надежности полученного соединения, попробовав разорвать его.

Если проверка прошла успешно, то можно приступать к работе.

Прием сварки: справочники и ГОСТы

У сваренной арматуры тоже есть специальные условия и порядок приема по установленному ГОСТ. Технические требования к сварке металлов и закладным деталям также задаются по ГОСТ, а затем они проходят некоторые испытания. Качество сварной арматуры и закладных элементов из металлов должны соответствовать ГОСТ 10922-64. Этот справочник называется «Арматура и закладные сварные детали для конструкций из металлов. Технические испытания и методы. Данный ГОСТ распространяется и на закладные детали, стыки железобетонных конструкций и сварные соединения элементов из арматуры.

Технические требования к точечной сварке металлов и арматуры в основном сводятся к следующим показателям. Материалы, которые применяются для изготовления сварной арматы, должны в обязательном порядке соответствовать действующим на данный момент ГОСТам, а также техническим условия. Также сварочные работы изготавливают строго по рабочим чертежам, которые были утверждены в установленном порядке.

Еще одно требование, которое указывается во всех справочниках – это допускаемое отклонение размеров сварочной арматуры. Отклонения в размерах ячеек сеток из стержней, которые имеют диаметр до 10 миллиметров, не должны превышать «+ -» 10 миллиметров.

Расстояние между хомутами (поперечными стержнями) каркасов и между плоскими элементами деталей пространственных изделий из арматуры, а также параметры ячеек сеток из стержней диаметром больше 10 миллиметров не должны быть больше проектных размеров на 10%. Расстояние между пространственными каркасами и стержнями плоских каркасов не должно превышать проектное более чем на 0,5 номинального диаметра (но не больше, чем на 15 миллиметров). При стержнях разного диаметра допуск определяют по стержню малого диаметра.

Переделка шуруповерта на литиевые аккумуляторы

Шуруповерт относится к весьма востребованным строительным инструментам. Со временем кадмиевые аккумуляторы в нем могут начать изнашиваться. Не помогает даже их полная зарядка. Чтобы дать шуруповерту вторую жизнь, следует перевести его на аккумуляторы литиевого вида, совершив при этом сваривание аккумуляторов в батарею. Схема точечной сварки для аккумуляторов шуруповерта поможет выполнить это быстро и качественно.

Первым делом необходимо разобрать аккумулятор шуруповерта и извлечь из него старые банки. Пригодится только клеммная часть. Также потребуется плата, рассчитанная на три аккумулятора. Желательно выбирать аккумуляторы с большой емкостью. Паять можно пластинками, снятыми с батареи шуруповерта.

Необходимо установить максимальную мощность. После обработки кислотой можно включить паяльник. Поверхности необходимо залудить с помощью паяльника. Затем приложить пластину и припаять ее к поверхности аккумуляторов с максимальной скоростью.

Компоненты для точечной сварки

Педаль для сварочного аппарата служит для удобства осуществления этого процесса. Такие небольшие устройства имеются в продаже, но также их можно изготовить самим из подручных материалов. Для этого понадобятся две деревянные дощечки, соединенные между собой подвижным механизмом.

Если трансформатор настоятельно рекомендуется использовать, изъяв его из старой микроволновки, то на приобретение некоторых элементов неизбежно придется потратиться. Чтобы особо не заморачиваться, можно приобрести сразу весь комплект. Существуют полностью собранные комплекты. Это, конечно, облегает работу, но вводит в дополнительный расход и лишает радости творчества. Отдельно можно приобрести компактный контроллер. Фишка состоит в наличии дисплея. Также существуют платы с дисплеем. Не введут в сильный расход, но обеспечат удобство при осуществлении контактной сварки ручки-держатели.

Вместо того, чтобы тратить время на оттачивание металлических стержней, которые будут в дальнейшем играть роль электродов, можно приобрести уже готовые. Они представляют собой уже заточенные стержни из меди, которые будут зажаты в держателях. Обычно в комплекте их содержится десять штук. По мере их износа можно осуществлять замену, поэтому количество предлагаемых в комплекте медных отточенных стержней не будет чрезмерным.

Можно приобрести моток никелевых пластин для сваривания аккумуляторов точечным способом. Интересным моментом является наличие в ленте прорезей. Существует вариант, когда лента продается уже нарубленными кусками. Величина тока при точечной сварке аккумуляторов потребует выбор пластинок определенной толщины.

При отсутствии вышедших из строя старых микроволновок и нежелании разбирать еще вполне исправные, можно приобрести новый трансформатор. По крайней мере, это даст гарантию более хорошей работы самодельного аппарата для сварки аккумуляторных батарей. Также существует полный комплект из необходимых элементов, которые останется только собрать в единое целое.
