Как сделать пылесос из бумаги

Чтобы быстро очистить от пыли труднодоступные участки рабочего места в мастерской, компьютер сына и другие бытовые приборы, смастерил своими руками мини-пылесос. Для его изготовления потребовалось всего две пластиковые емкости, небольшой двигатель и один свободный вечер. Конструкция получилась не только полезная, но и удобная в эксплуатации.

На двигателе постоянного тока напряжением 12 В со стороны оси закрепил защитный кожух из жести (фото 1) d 100 мм.

Из пластика изготовил крыльчатку (фото 2) — вырезал лобзиком круг d 95 мм и приклеил к нему с одной стороны перпендикулярно ребра размером 30×15 мм. Готовую деталь зафиксировал на оси мотора клеем из термопистолета.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

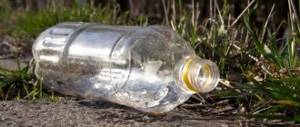

Из обрезанной ПЭТ бутылки и пластикового ведерка собрал мусоросборник. В верхнюю часть корпуса вмонтировал трубку от шприца для крепления шланга.

Из жестяной банки нужного диаметра (должен совпадать с диаметром ПЭТ бутылки) изготовил воздухозаборник (фото 3). В стенках емкости просверлил несколько отверстий d 5 мм, а в дне по центру зафиксировал обрезанную трубку от шприца.

Закрепил деталь на защитном кожухе двигателя болтиками так, чтобы зазор между крыльчаткой и дном заборника был примерно 7 мм.

Готовый узел (мотор с заборником) установил в корпус и просверлил в пластике отверстия на уровне отверстий на заборнике. Место соединения для надежности и жесткости крепления промазал суперклеем.

Для подключения прибора к сети припаял к контактам двигателя провода блока питания на 12 В. На трубке в корпусе, используя металлический переходник, закрепил шланг.

Мини-пылесос хорошо себя зарекомендовал — он ничем не уступает своим крупным аналогам и легко справляется со своей задачей.

Строительный пылесос из старого бытового

Если постоянно имеешь дело с техникой, становятся понятными особенности конструкции и принципы работы.

И при необходимости уже не будешь тратить деньги на брендовый строительный пылесос, а за пару вечеров смастеришь устройство, по характеристикам не уступающее раскрученному «уборщику».

Так поступил и автор строительной модели, работающей на основе вышедшего из строя пылесоса «Вихрь». Предлагаем познакомиться с процессом изготовления строительного пылесоса.

При изготовлении самоделки следует учесть особенности помещения и некоторые нюансы подборки и крепления отдельных элементов конструкции. Далее приведены полезные рекомендации для сборки пылесоса.

Что понадобится для переделки?

Буквально все изделия, участвующие в модернизации, уже были использованы, следовательно, не требуют затрат на приобретение. Если каких-то деталей не нашлось под рукой, их можно купить за копейки на интернет-площадке распродаж или найти на свалке.

Правда рекомендуется все-таки использовать новый фильтр – для качественной работы пылесоса, а также прикупить некоторые мелочи: розетку, детали для электроплаты, провода, крепежные элементы.

Общие расходы на закупку новых деталей составили 800 руб., причем самым дорогим элементом оказалась розетка – 350 руб. Детали для платы обошлись в 250 руб., фильтр – 200 руб.

Кроме перечисленных деталей потребуется розетка, кусок резинового автомобильного коврика для прокладки, инструмент для работы:

дрель с набором коронок и сверл;
шуруповерт;
электролобзик;
карандаш с линейкой, циркуль.

В качестве крепежных элементов будут не только саморезы, но и болты, поэтому для затягивания гаек потребуются ключи нужного размера. Для подключения отдельных элементов – переключателя, электронной платы и сетевого кабеля – заранее необходимо начертить схему.

Для того чтобы усовершенствование старого прибора порадовало успешным результатом, нужно знать, как работает пылесос. Так домашнему мастеру будет понятней, что и с какой целью он модернизирует.

Пошаговая инструкция по изготовлению

Когда все детали будущего агрегата и инструменты подготовлены, можно приступать к сборке. Но для начала нужно соблюсти нормы техники безопасности – надеть спецодежду, рабочие перчатки.

Шаг 1 – установка розетки. Коронкой диаметром 42 мм просверливаем отверстие в верхней части крышки. Между розеткой и корпусом кладем резиновую прокладку, вырезанную из автомобильного коврика. Для крепления используем саморезы.
Шаг 2 – монтаж электросхемы. На крышке просверливаем маленькие отверстия под тумблер и для крепления схемы. Плата не должна касаться корпуса, поэтому ее устанавливаем на стойки, вырезанные из авторучки.
Шаг 3 – крепление тумблера. В результате на внешней стороне крышки должны быть установлены переключатель и розетка для электроинструмента, на внутренней – электронная плата.
Шаг 4 – присоединение кабеля питания. Кабель лучше припаять, при этом два провода – к переключателю, а третий заземляющий идет на большой крепежный винт, к которому уже подключена «земля» от розетки. Это необходимо для заземления прибора.
Шаг 5 – фиксация фильтра. В днище пылесборника и в крышке бака вырезаем отверстия 95 мм, по окружности высверливаем отверстия для винтов, выпиливаем из фанеры заглушку, стягиваем все детали винтами. Фильтр закрепляем шпилькой на планке.
Шаг 6 – установка всасывающего патрубка. Коронкой 57 мм высверливаем в верхней части бака отверстие. Вставляем в него заранее собранный патрубок с фланцем, который можно сконструировать из куска канализационной трубы.
Шаг 7 – сборка пылесоса. Устанавливаем бачок для сбора мусора, закрываем его крышкой так, чтобы фильтр находился внутри. Затем присоединяем часть старого пылесоса с двигателем, стягиваем металлическим хомутом.
Шаг 8 – подключение шланга. Вместо шланга можно использовать сантехническую гофротрубу. Вставляем ее в присоединяющий патрубок, затем включаем агрегат. Тестирование можно провести, убирая песок или опилки.

Как подключить прибор?

Перед подключением пылесоса необходимо убедиться в том, что его корпус герметичен, и в него не попадет вода. Для подключения нужно взять гофрированный шланг и закрепить его на место забора воды.

Первый способ подключить шланг – приобрести канализационный переходник. Но он должен обязательно подходить по размеру, иначе не будет герметичности. Второй способ – это использовать вантуз (или бутылку), в котором проделывается отверстие. В него нужно вставить небольшой кусок ПП трубы, чтобы также была герметичность.

Также необходима рукоятка от пылесоса или любая другая труба длиной 1-2 м, чтобы было удобно проходить по всем стенкам. Труба играет роль ручки в данном случае, и ее размеры зависят от роста человека, диаметра и высоты бассейна.

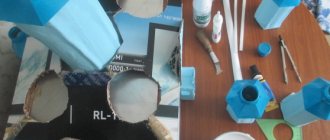

Изготовление сложного циклона

Сборка циклона немного сложнее из-за большего количества деталей. Кроме ровной бутылки из-под сока, понадобятся одноразовые шприцы, пластиковые баночки, моторчик и DVD диск для пропеллера.

Сборка циклона состоит из следующих действий:

От донышка бутылки отступают 2–3 см и по окружности маркером рисуют линию. Отступив от разметки около 10 см, наносят еще одну линию. Острым ножом разрезают емкость, чтобы получилась нижняя часть с донышком, горлышко и кольцо.

По диаметру бутылки подбирают две пластиковые баночки с крышками. Верхнюю часть с резьбой отрезают ножовкой по металлу.

Горячий пистолет разогревают до начала плавления стержня. Перегревать нельзя, чтобы не расплавилась бутылка. Отрезанную резьбу от баночки приклеивают к срезу верхней части бутылки с горлышком.

Из двух одноразовых шприцов объемом 20 мл вытягивают поршни. Ножовкой отрезают верхние части, где надевается игла. На одном шприце отпиливают заднюю часть с рукоятками.

Шприц с обеими отрезанными сторонами прикладывают торцом к боковой части бутылки возле приклеенной резьбы от баночки. Маркером делают отметку и вырезают овальное отверстие. Шприц вставляют под углом, изнутри бутылки отмечают маркером место среза выступающей части и отпиливают лишний кусок. Полученную заготовку приклеивают горячим пистолетом.

Для корпуса компрессора берут отрезанное от бутылки кольцо. С одной стороны приклеивают вторую резьбу от баночки. К другой стороне приклеивают крышку резьбой наружу.

По центру приклеенной крышки прорезают отверстие, становят вертикально второй шприц и приклеивают горячим пистолетом.

По центру второй крышки прорезают отверстие под вал двигателя. Электромотор прикручивают болтами. Вал должен выходить внутрь крышки со стороны резьбы.

DVD диск расслаивают на две части. К одной половинке приклеивают отпиленную часть шприца с выступом для иглы. Это будет гнездо для насаживания крыльчатки на вал. Диаметр диска подгоняют под корпус компрессора, обрезав края ножницами.

Из второй половинки диска нарезают прямоугольники. Это будут лопасти вентилятора. Поверхность диска размечают на 8 равных сегментов. Строго по линиям суперклеем приклеивают нарезанные прямоугольники.

Готовую крыльчатку насаживают на вал моторчика. По окружности корпуса компрессора паяльником прожигают вентиляционные отверстия.

Для пылесборника берут пластиковый круглый контейнер. По центру крышки прорезают отверстие. На пластиковой пробке от бутылки отрезают верх. Получившуюся муфту с резьбой приклеивают на крышку контейнера, где прорезано отверстие.

Все детали готовы. Теперь нужно собрать циклон. К верхней части бутылки с горлышком прикручивают пылесборник. На свободную резьбу накручивают корпус компрессора, а сверху ставят крышку с мотором.

К патрубку циклона подсоединяют шланг и пробуют подать напряжение на мотор. Если всасывание слабое, ищут подсос воздуха на резьбовых соединениях. Проблему устраняют установкой прокладок или наматывают на резьбу ФУМ ленту. По мощности циклон превосходит простой пылесос из бутылки. Самоделка способна всасывать вместе с пылью древесные опилки и другую мелкую крупу.

При использовании обычного пылесоса для сбора опилок мешок очень быстро наполняется. Для себя я решил эту проблему — собрал циклон или сепаратор для работы с электроинструментом.Собран из доступных и дешёвых материалов: — пустая бутыль на 19 литров; — фитинг для канализации на 40 мм. (с отводом на 90 градусов); — муфта и хомут также на 40 мм; — полипропиленовая труба и фитинги на 20 мм; — старый шланг от пылесоса; — полиэтиленовый пакет и резинка.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс – уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс – рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса – эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Конспект НОД по конструированию в старшей группе «Наш помощник — пылесос»

Татьяна Митюрина
Конспект НОД по конструированию в старшей группе «Наш помощник — пылесос»

— уточнить характерные особенности пылесоса (корпус, лаг, трубка, щетка, шнур)

;

— закреплять навыки коммуникативного поведения;

— расширять и активизировать словарь детей по теме «Бытовая техника»

;

-продолжать закреплять умение пользоваться ножницами;

— воспитывать интерес к художественному творчеству, самостоятельность, художественный вкус.

Рассматривание картинок бытовой техники, наблюдение за работой помощника воспитателя по уборке группы, рассматривание самого пылесоса, д/игры «Мастерская по ремонту»

,
«Собери предмет»
,
«Угадай, какой предмет»
,
«Каждому предмету свое время»
, отгадывание загадок….

Материал к нод: пустые втулки из — под туалетной бумаги, трафареты кругов (4 шт.)

для колес
пылесоса, трафареты кругов для корпуса пылесоса (2 шт., полоска цветной бумаги (шланг, полоска цветного картона (трубка, готовая «щетка»
из картона, ножницы, клей.
